Herramienta necesarias: |
|
1. Destornillador
2. Guantes (aceites y el sudor de manos conducen
a la oxidación acelerada de contractos eléctricos)
3. Estera de descarga eléctrica y pulsera para
impedir descarga estática para dañar componentes
eléctricos encajados sobre el mainboard.
4. Canned airea para apagar el polvo en el
alojamiento de LCD.
5. Broche de papel
6. Pinzas |
|
|
 |
|

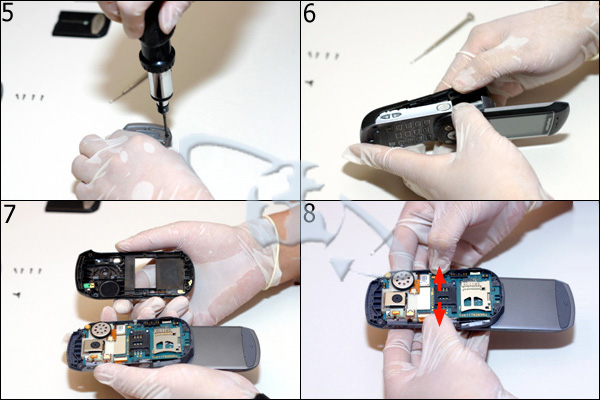

5. |
Hay (2) tornillos
debajo del panel adhesivo que fue quitado en *4. Quite
ambos tornillos. |
 |
6. |
Abrir MSD (Dúo Memoria), y
quitar el MSD, si hay alguno. Use la cantidad de
moderado de lugar que se abre a de presión para "pelar"
atrás el alojamiento del frente a los atrás (trasero).
Haga este procedimiento muy despacio, no doblar el marco
trasero demasiado o sea esto podría romperse. |
 |
7. |
Después del marco quitado.
La parte posterior del mainboard ahora es revelada. |
 |
8. |
Destrabar el alojamiento de
teclado numérico en direcciones de enfrente indicadas
por las flechas rojas. Presión de moderado de empleo. El
mainboard en realidad es sostenido en el lugar por
etiquetas de retención localizadas cerca de las flechas
rojas. Destrabar el alojamiento liberará las etiquetas
de retención. |
|
|
 |
|

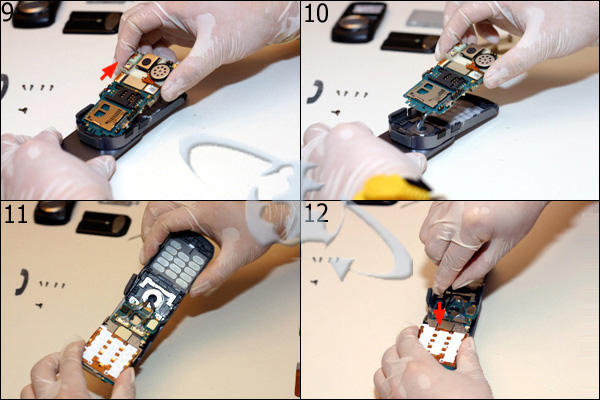

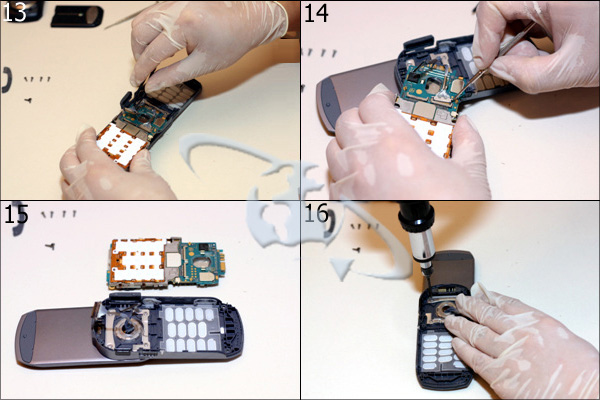

13. 14. |
Retirar los cables despacio
destrabando donde se unen. Una vez que los conectores
son soltados, quitan el cable de sus clips de retención
de cable localizados justo debajo de los conectores. |
 |
15. |
El Mainboard y el
alojamiento ahora totalmente son separados |
 |
16. |
Localizado (2) rebordes que
aseguran el alojamiento de teclado. Quite los pequeños
tornillos suplementarios de plata. |
|
|
|
 |
|

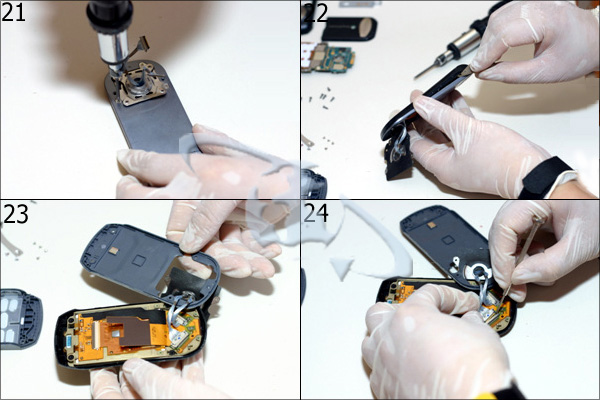

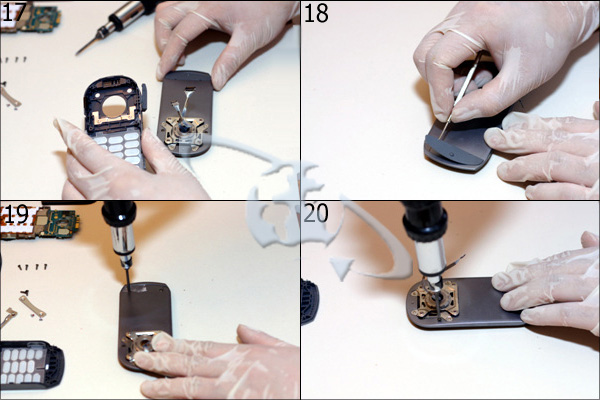

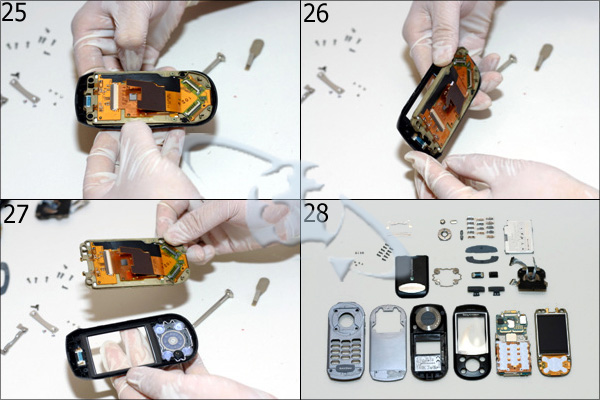

25. 27. |
Agarrar el LCD por sus
lados y la asamblea LCD y controlar la tabla. |
 |
28. |
Todas las partes han sido
desmontadas para el reemplazo o la reparación. Durante
la nueva sesión se aseguran que no hay ningunas
partículas de polvo sobre el LCD y el interior de la
lente. No toce el LCD o dentro del alojamiento de la
lente con sus manos o limpieza de la solución |
|
 |
|
* |
Los pasos 29-36 son
necesarios SÓLO si usted substituye el obturador de
cámara y\o el bisel de objetivo de la cámara. |
 |

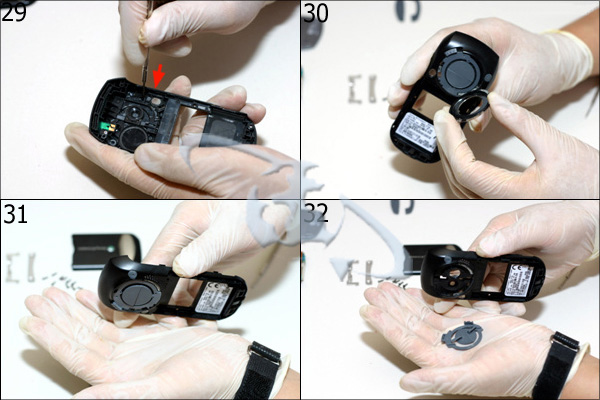

29. |
Justo a la derecha de la
lente de la cámara , usted verá una pequeña etiqueta.
Inserte un pequeño borde directo atornillan al conductor
y presionan la etiqueta hacia adentro HACIA el objetivo
de la cámara. La utilización del mismo movimiento
apremiante, despacio empuja abajo a desalojar el anillo
de cámara. Por favor note que el anillo de cámara sólo
es asegurado por esta etiqueta un pegamento que apoya
entonces usted no tiene que empujar demasiado con
fuerza.
30. El anillo de cámara ahora es quitado.
31-32. La puerta de obturador y el interruptor deberían
caerse. |
 |
30. |
El anillo de cámara ahora
es quitado. |
 |
31. 32. |
La puerta de obturador y el
interruptor deberían caerse. |
|
 |
|

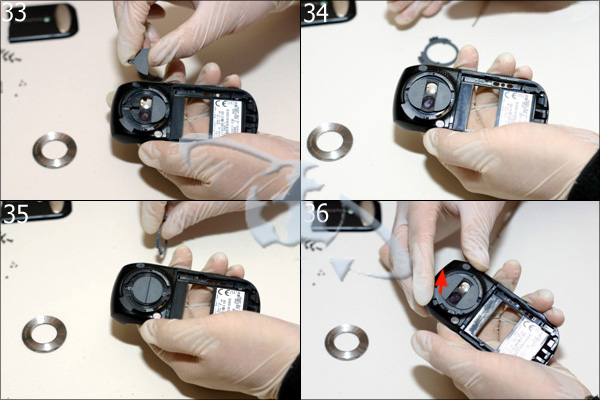

33. 34. |
Puertas de obturador sobre
el objetivo de la cámara y espejo en posición son
ABIERTA. La puerta de obturador con la etiqueta vertical
continuará en la cima. |
 |
35. |
Una vez puertas de
obturador estan en el lugar, CIERRAN las puertas de
obturador como colocan el interruptor. |
 |
36. |
La Prueba para ver que el
interruptor trabaja correctamente. Las puertas de
obturador ahora deberían abrirse y cerrarse suavemente.
|
|
 |
|

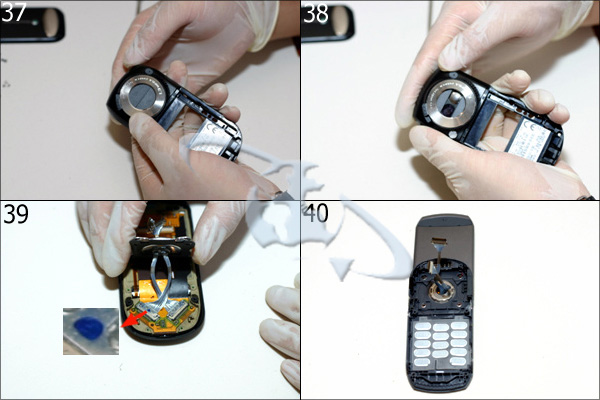

37. |
Alinear ambas etiquetas
sobre la cámara y lo adhieren al marco trasero. |
 |
38. |
Probar las puertas de
obturador para la operación apropiada. |
 |
39. |
Si la asamblea LCD fuera
soltada de los cables, por favor note que el conector
con el punto azul debería unirse al conector sobre el
lado izquierdo. |
 |
40. |
El capirotazo sobre el
microteléfono y alinea el gozne en la posición ABIERTA.
|
|
 |
|
41. |
Alinear rebordes y
asegurarlos con los tornillos coloreados. LCD la
asamblea y cables de tabla de control debería ser unido.
Por favor note que el conector con el punto azul se une
al conector con el punto de naranja cerca de ello. |
 |

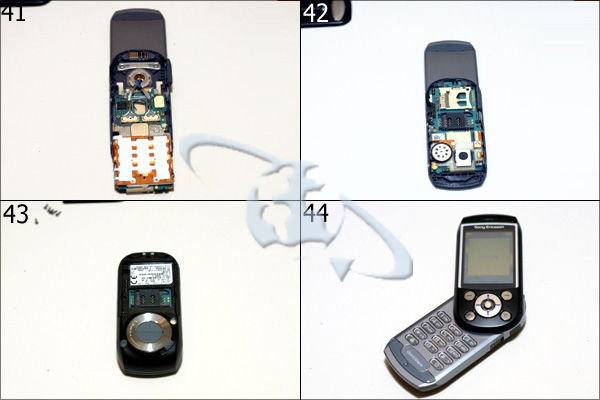

42. |
Deslizar el mainboard atrás
en el alojamiento de teclado numérico. Haga presión
después para que el mainboard ahora sea asentado en el
alojamiento correctamente. Asegúrese que la cámara y la
flecha de teclado numérico estan en lugar. Compruebe y
corrija esto si necesitado antes del movimiento al
siguiente paso. La cámara y botones de teclado numérico
deberían proporcionar una respuesta táctil y no sentir
pesados. |
 |
43. |
Instalar de nuevo el marco
trasero e insertar (4) tornillos negros. Asegúrese que
no hay ningunos huecos o grietas en el alojamiento. Todo
debería ser el rubor y en la línea. Si no, por favor
quite el marco trasero y asegúrese el mainboard y sus
componentes son asentados correctamente. |
 |
44. |
Si todo fuera bien, su
teléfono debería conectar y funcionar normalmente. |
|
